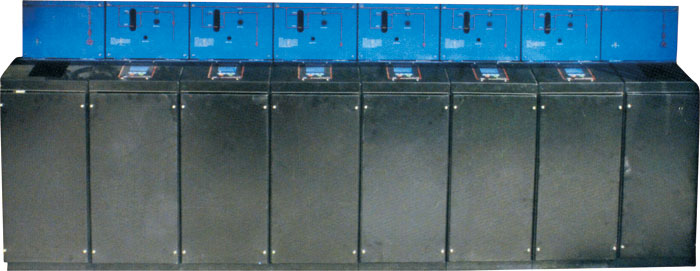

固體絕緣全封閉環網單元（簡稱環網單元）是一種全密封的供電單元，所有帶電部件及開關密封在一個環氧塑脂殼體內，殼體內無任何氣體。整個開關裝置不受外部環境影響，確保運行可靠性和人身安全性，并且實現了免維護。環網單元分戶內和戶外型。戶外型是將戶內型環網單元再密閉在一個金屬外殼內構成的多路環網供電單位。
    環網單位適用于12kV、50Hz的三相交流配電系統，用于環網供電或終端供電。環網單元可安裝在工礦企業、住宅小區、學校、公園等的配電系統，也可裝入緊湊式型箱式變電站中，用于配電變壓器的控制和保護。所以戶內、戶外型環網單元均可實現配電自動化。

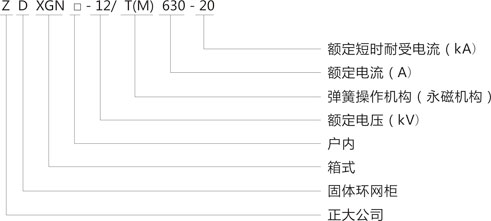

型號及其含義


使用環境條件
    ◎ 適用于戶內或戶外。
    ◎ 周圍空氣溫度：戶內-10℃~+25℃，戶外-60℃~+60℃。
    ◎ 空氣相對濕度：日平均值不大于95%，月平均值不大于90%。
    ◎ 海拔高度不大于3000m。
    ◎ 周圍空氣應沒有受到塵埃、水蒸氣、鹽霧、腐蝕性氣體或可燃性氣體的明顯污染；戶外型可以用于較惡劣的環境條件下。
    ◎ 安裝地點無劇烈震動，地震度不超過8°。
    注：當上述使用環境條件不能滿足使用要求時，由用戶與制造廠協商。

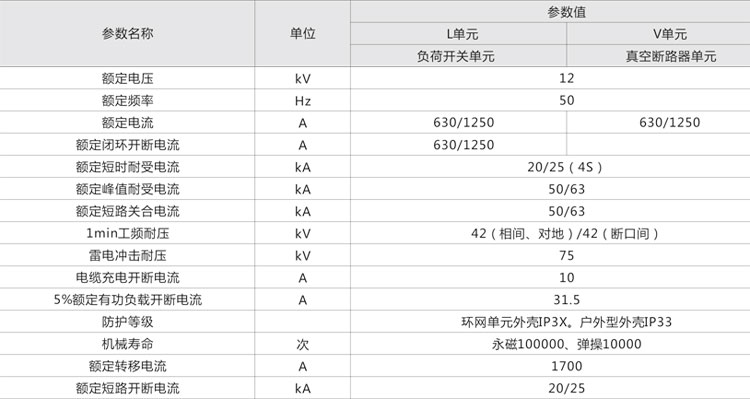

主要技術參數
