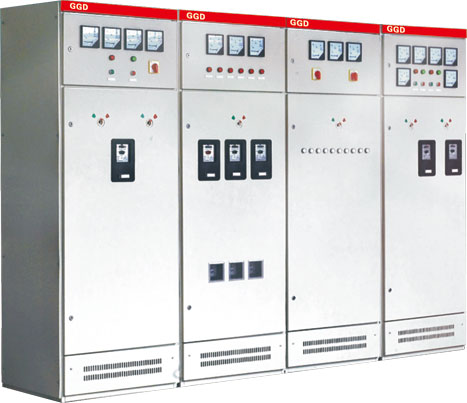

GGD型交流低壓配電柜，是能源部以促進我國低壓配電行業的技術進步，加速低壓配電成套開關設備的更新?lián)Q代為宗旨，于一九九一年下達的技術進步開發項目。有能源部抵押成套開關設備聯合設備聯合設計研制組（簡稱NLS）完成設計和研制，并于一九九二年十月通過了由能源部主持的部級鑒定，目前在全國范圍內已廣泛運用。
    GGD型交流低壓配電柜適用于發電廠、變電站、廠礦企業等電力用戶交流50Hz，額定工作電壓380V，額定工作電流至3150A的配電系統，作為動力，照明及配電設備的電能轉換，分配與控制之用。GGD型交流低壓配電柜是根據能源部主管上級、廣大電力用戶及設計部門的要求，本著安全、經濟、合理、可靠的原則設計的新型低壓配電柜。產品具有分?jǐn)嗄芰Ω?，?dòng)熱穩定性好，電力方案靈活，組合方便，系列性、實用性強，結構新穎，防護等級高等特點?？勺鳛榈蛪撼商组_關設備的更新?lián)Q代產品使用。GGD型交流低壓配電柜符合IEC439《抵押成套開關設備和控制設備》，GB7251《低壓成套設備》等標準。

使用條件
    ◎ 周圍空氣溫度不高于+40℃，不低于-5℃。24h內平均溫度不得高于+35℃。
    ◎ 戶內安裝使用，使用地點的海拔高度不得超過2000m
    ◎ 周圍空氣相對濕度在最高溫度為+40℃量不超過50%，在較低溫度時允許有較大的相對濕度。（例如+20℃時為90%）應考慮到由于溫度的變化可能會偶然產生凝露的影響。
    ◎ 設備安裝時與垂直面的傾斜度不超過5%。
    ◎ 設備安裝時在無劇烈震動和沖擊的地方，以及不足使電器元件受到腐蝕的場所。
    ◎ 用戶有特殊要求時可與制造廠協商解決

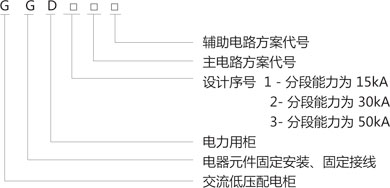

型號及含義

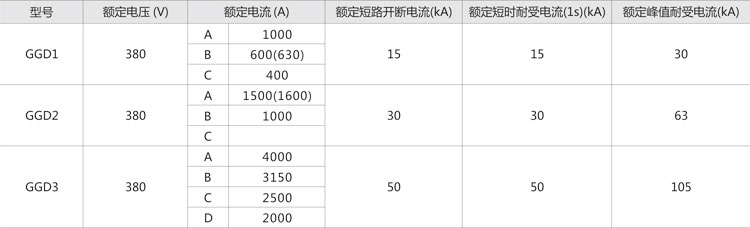

基本電氣參數

主電路方案
   1. GGD柜的主電路設計了129個方案，共298個規格（不包括輔助電路的功能變化及控制電壓的變化而派生的方案和規格）。
   2.其中GGD型49個方案和123個規格。
   3. GGD2型53個方案和107個規格。
   4. GGD3型27個方案和68個規格。主電路方案是征求廣大的設計使用部門的意見選編的，增加了發電廠的需要的方案，額定電流增加至3150A，適合2000kVA及以下的配電變壓器選用。此外，為適應無功補償?shù)男枰O(shè)計了GGJ1、GGJ2電容補償柜、其主電路4個方案，共12個規格。
輔助電路方案
   輔助電路的設計分供用電方案和發電廠方案兩部分。GGD柜內有足夠的空間安裝二次元件，同時NLS還開發研制了專用的LMZ3D型交流互感器以滿足發電廠和特殊用戶附設繼電保護時的需要。
主母線
   考慮到價格比和以鋁代銅的可行性，額定電流在1500A及以下時采用單鋁排母線。額定電流大于1500A時采用雙銅排母線。生產廠按此規定制造樣機并通過型式試驗。當然，生產廠也可根據用戶的要求將鋁母線換成同等載流量的銅母線。
  母線的搭接面采用搪錫工藝處理。
電器元件選擇
   1. GGD柜主要采用國內已能批量生產的較先進的電器元件。如ME、DZ20、DW15等。同時也根據經濟、合理的原則，在充分考慮可行性前提下保留了部分可用的老產品。不選用已淘汰的產品。
   2. HD13BX和HS13BX型旋轉操作式刀開關是NLS為滿足GGD獨特結構的需要而設計的專用元件，它改變了機構的操作方式，保留了老產品的優點，是一種實用新型的電器元件。
   3.如設計部門根據用戶需要，選用性能更優良、技術更先進的新型電器元件時，因GGD柜具有良好的安裝靈活性，一般不會因更新電器元件造成和安裝方面的困難。
   4.為進一步提高主電路的動穩定能力，NLS設計了GGD柜專用的ZMJ型組合式母線夾和絕緣支撐件。母線夾由高強度、高阻燃型PPO合金材料熱塑成型。絕緣強度高、自熄性能好，結構獨特，只需調整積木式間塊即可方便地組合成單母線夾或雙母線夾。絕緣支撐是套筒式模壓結構，成本低、強度高，解決了老產品爬電距離不夠的缺陷。

結構特點
    GGD型交流低壓配電柜的柜體采用通過柜的形式，構架8MF冷彎型鋼局部焊接組裝而成，構架零件及專用配套零件由型鋼定點生產廠配套供貨，以保證柜體的精度和質量。通用柜的零部件按模塊原理設計，并有20模的安裝孔，通過系數高，可以是工廠實現預生產，既縮短了生產制造周期，也提高了工作效率。
    GGD柜設計時充分考慮到柜體運行中散熱問題。在柜體上下兩端均有不同數量的散熱槽孔。當柜內電器元件發熱后，熱量上升，通過上端槽孔排出，而冷風不斷地右下端槽孔補充進柜，是密封的柜體自下而上形成一個自然通風道，達到散熱的目的。
    GGD柜按照現代工業產品造型設計的要求，采用黃金分割比的方法設計柜體外形和各部的分割尺寸，是柜體美觀大方，面目一新。柜門用轉軸式活動鉸鏈與構架相連，安裝、拆卸方便。門的折邊處均嵌有一根山型橡塑條，關門時門與構造之間的嵌條一定的壓縮行程，能防止門與柜體直接碰撞，也提高了門的防護等級。

    ◎ 裝有電器元件的儀表門用多股軟銅線與構架相連。柜內的安裝件與構架間用滾花螺釘邊接，整柜構成完整的接地保護電路。
    ◎ 柜體面漆選用聚酯桔形烘漆。附著力強、質感好。整柜呈亞光色調，避免了眩目效應，給值班人員創造了較舒適的視覺環境。
    ◎ 柜體的頂蓋在需要時可拆除，便于現場主母線的裝配和調整，柜頂?shù)乃慕茄b有吊環用于起吊和裝運。
    ◎ 設備安裝時與垂直面的傾斜度不超過5%。
    ◎ 柜體的防護等級為IP30，用戶也可根據使用環境的要求在IP20~IP40之間選擇

安裝與使用
   產品到達收貨地點后，首先應當檢查包裝是否完整無損，發現問題應及時通知我公司并共同查找原因。對于不立即安裝的產品，應根據正常使用條件的規定，置于適當?shù)膱鏊?BR>◎ 產品安裝

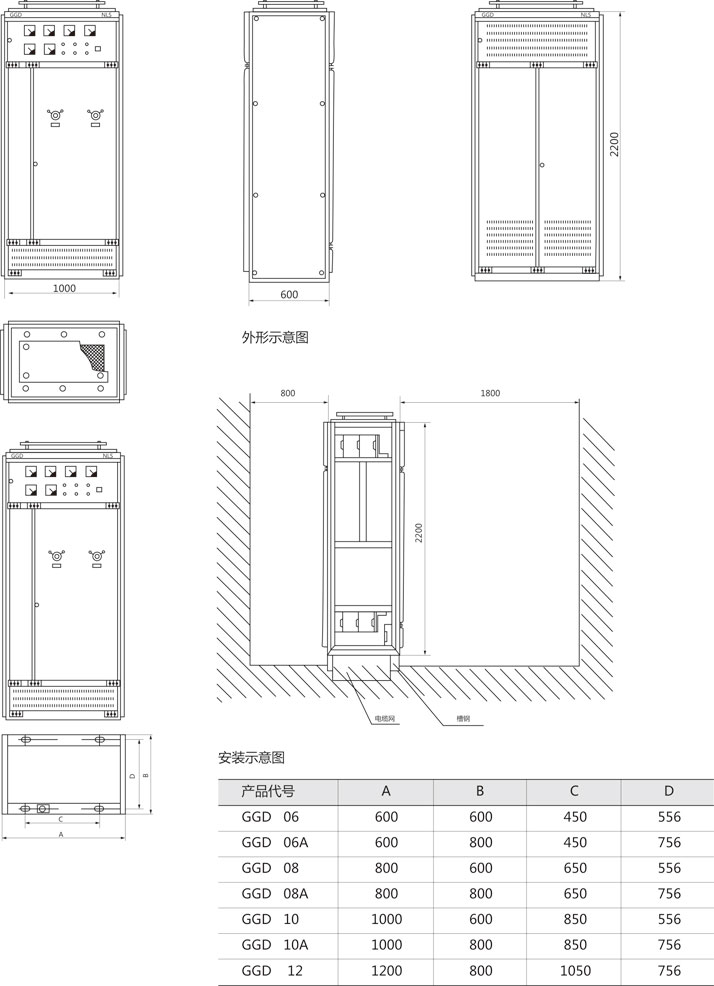

   產品的安裝應按安裝示意圖進行（見附圖），基礎槽鋼和螺栓由用戶自備，主母線安裝時應將搭接面修理平整、處理干凈，涂上中性凡士林或采取其它措施，然后用螺栓緊固。
◎ 產品在安裝完畢后，投人運行前需進行如下項目的檢查與試驗。
    a. 檢查柜體面漆有無脫落，柜內是否干燥、清潔。
    b. 電氣元件的操作機構是否靈活，不應有卡滯或操作力過大現象。
    c. 主要電氣元件的通斷是否可靠、準確，輔助接點的通斷是否可靠、準確。
    d. 儀表指示與互感器的變比及極性是否正確。
    e. 母線連接是否良好，絕緣支撐件、安裝件及附件是否安裝牢固可靠。
    f. 輔助接點是否符合要求，熔斷器的熔芯規格是否正確，繼電器的整定值是否符合設計要求，動作是否準確。
    g. 電路的接點是否符合電氣原理圖要求。
    h. 保護電路系統是否符合要求。
    i. 用500伏兆歐表測量絕緣電阻值不得低于1兆歐。
◎ 使用注意事項
    a. 本產品為不靠墻安裝，單面（正面）操作、雙面開門維修的低壓配電柜。產品的維修通道及柜門，必須經考核合格的專業人員方可進入或開啟進行操作，檢查和維修。
    b. 空氣斷路器，經過多次合、分后，會使主觸頭局部燒傷和產生碳類物質，使接觸電阻增大，應定期對空氣斷路器按其使用說明書進行維護和檢修。

產品成套性
本廠供貨時提供下列文件及附件：
◎ 裝箱清單；◎  產品合格證；◎ 使用說明書 ；◎ 出廠試驗報告； ◎ 有關電氣圖紙 ；◎ 柜門鑰匙，操作手柄及合同單規定的備品備件。

訂貨須知
用戶訂貨時應提供如下資料：
◎ 產品的全型號（包括主電路方案號和輔助電路方案號）;◎ 主電路系統組合順序圖（排列圖及一次單線圖）;◎ 輔助電路電氣原理圖 ;◎ 柜內元器件清單 ;◎ 其它與產品正常使用條件不符的特殊要求。
