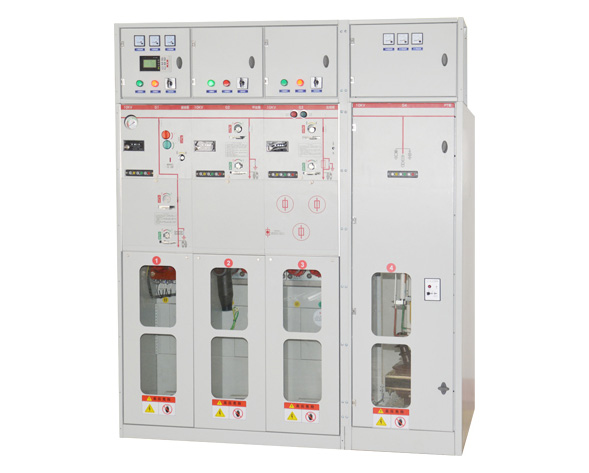

一、ZDGK-12系列充氣柜

       城鄉電網的電力經高壓一次變電至24/12kV后，需要大量的區域性二次變電站將電力分配至用戶終端。配電設備的安全與可靠性直接影響配電網絡的穩定性。
       本公司采用計算機模似仿真技術，并結合多年的產品設計與制造經驗，開發的新型SF6氣體絕緣的中壓開關設備，以固定式單元組合與靈活擴展完美統一，既適合網絡節點或用戶終端的要求，又滿足各種二次變電站對緊湊型開關柜靈活使用的需要。
       ZDGK-12系列開關是一個完全密封的系統，其所有帶電部件以及開關封閉在不 銹鋼的殼體內。整個開關裝置不受外部環境條件的影響，從而可以確保運行可靠 性及人身安全，并且實現了免維護。通過選擇可擴展母線，可以實現任何組合， 達到全單元化。擴展母線完全絕緣和屏蔽，確保了高可靠性和安全性。ZDGK-12系列開關同時可以提供工廠化的自動化解決方案，形成了智能化開關的概念，并將現場安裝及調試工作量降到最低。
       ZDGK-12有1到6單元配置，并根據客戶的要求附加其它設畜。ZDGK-12由于有單元的組合性以及自身的可擴展性，因而具有極其特殊的靈活性。
       ZDGK-12系列開關的開發遵循在室內條件下(20℃）運行的設計壽命超過30年。

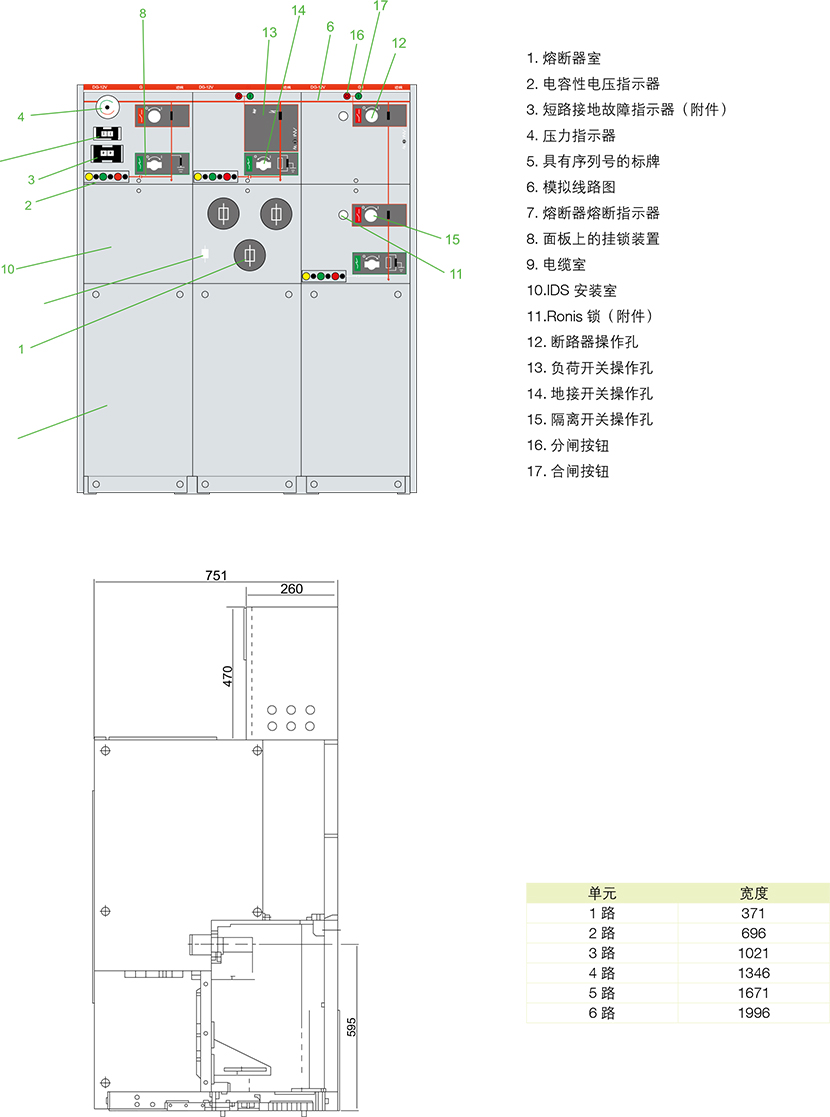

二、ZDGK-12開關柜結構圖

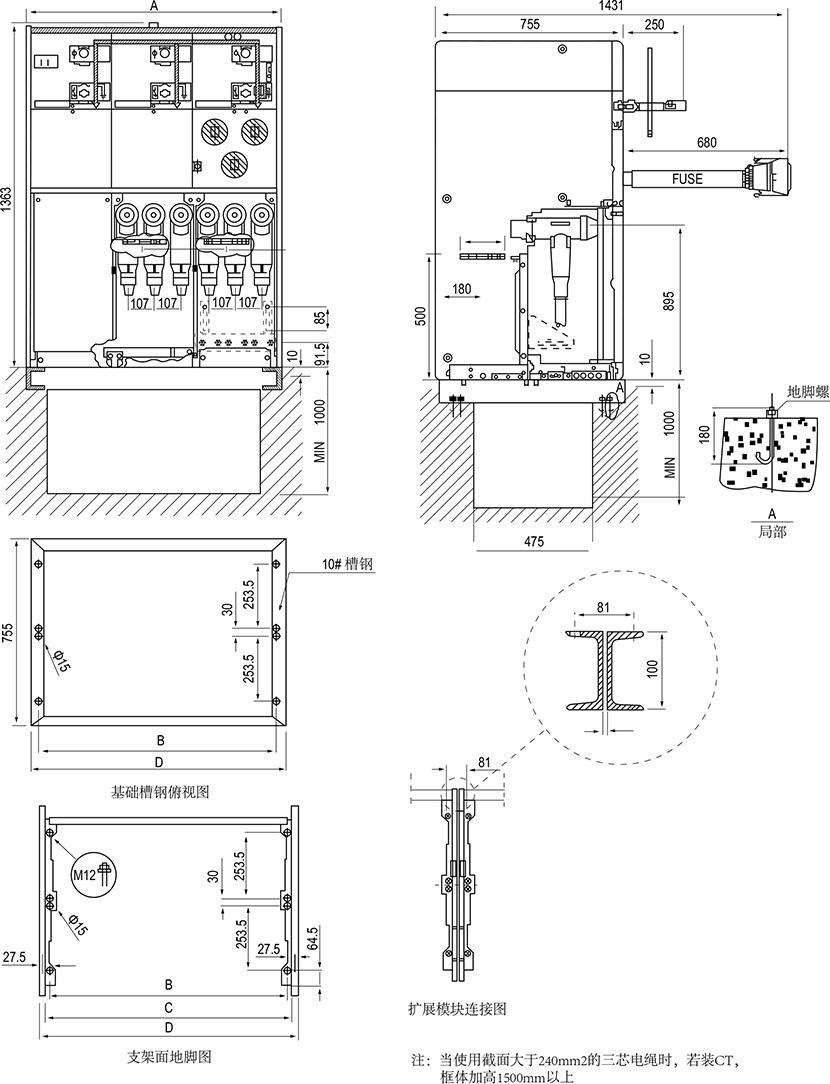

三、地基示意圖

   ZDGK-12開關柜結構及尺寸
