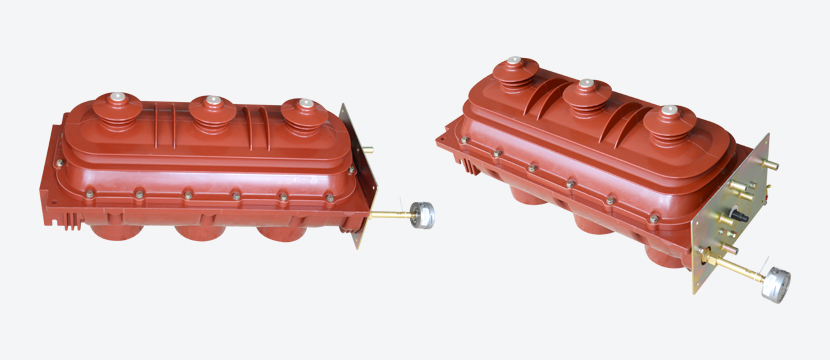

一、產品概述

   FLN48-12D、FLRN48-12D型戶內交流高壓六氟化硫符合開關、負荷開關-熔斷器組合電器及可裝電纜頭式負荷開關是我公司消化吸收國外先進技術,結合我國的運行要求,自行設計研制而成。該產品經全面型式試驗,性能符合GB3804《3~63kV交流高壓負荷開關》、GB16926《高壓負荷開關-熔斷器組合電器》、IEC60265,IEC60420標準要求。該產品具有“合-分-接地”三工位滅弧室,聯鎖可靠,斷口絕緣強度高,大爬距設計,出線端用均壓保護罩保護。裝電纜頭式符合開關,其出線端裝可觸摸型電纜前接頭,進出線安裝高壓電纜,配用在電纜分支(接)箱內。開關特殊的動密封和固定密封設計,密封可靠,并且在明顯位置裝有壓力表,供運行時監視,確保運行安全,是裝備城市電網的新一代高壓開關設備。

二、適用范圍

    本產品適用于三相交流10kV、50Hz的電力系統中,作為工礦企業、高層建筑、城市居民小區配電、開閉所、大型商場、機場、地鐵、醫院等場所,用來開端、關合負載電流、故障電流,控制和保護線路與配電變壓器之用。

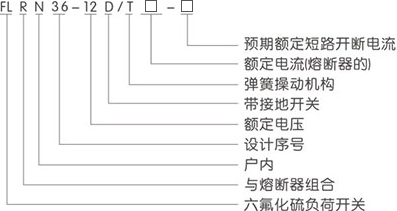

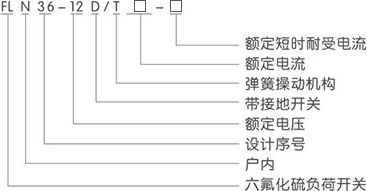

三、型號含義

負荷開關


負荷開關-組合電器

四、使用條件

正常使用條件
    周圍環境溫度-25℃~+40℃
    海拔高度:不超過2000m
    濕度條件:相對濕度的平均值不超過95%,月相對濕度平均值不超過90%。日水蒸氣壓力的平均值不超過2.2kPa,月水蒸氣壓力的平均值不超過1.8kPa
    周圍空氣沒有明顯地受到塵埃、煙、腐蝕性或可燃性氣體、蒸汽或鹽霧的污染
    來自開關設備和控制設備外部的震動或地動是可以忽略的
    在二次系統中感應的電磁干擾的幅值不超過1.6kV

特殊使用條件
    根據國家標準GB/T11022-1999,《高壓開關設備和控制設備標準的共用技術要求》的規定,斷路器應在正常使用條件下運行。若用戶使用的工作條件與正常條件有差異,如:安裝地點在海拔超過2000m、周圍空氣溫度超過正常使用條件規定的限值或高濕易產生凝露的地方,應和制造廠進行協商,并取得一直意見。

五、結構特點

    符合開關和組合電器由相同的絕緣軀殼開關本體、相同的彈簧操動機構、熔斷器觸頭座和熔斷器動作撞擊脫扣系統組成。裝可觸摸型電纜前接頭負荷開關由專用的絕緣軀殼開關本體、通用的彈簧操動機構組成。
    上下軀殼由環氧樹脂注射而成,構成充氣內腔,公用動觸頭作旋轉運動可循序完成“合-分-接地”三種工作狀態,在基本手力彈簧貯能操動機構上可加裝電動合、分閘,實現遙控操作,供用戶選擇。
    機構箱正面設有SF6氣體壓力表和位置指示,壓力表用于監視SF6氣體壓力變化。位置指示裝置直接與動觸頭傳動軸聯接,指示動觸頭的工作位置絕對可靠。
    軀殼后部設有滿足“壓力系統要求”,具有釋壓排逸功能,當滅弧室內部可能會發生某種事故造成壓力過高時,過壓氣體可沖破氣體直接噴向后部,避免向前噴射或其他現象,從而確保人身安全。
    負荷開關與接地開關、接地開關與前門(開關有此聯鎖,供配柜時使用)均有可靠的機械聯鎖。

六、主要技術參數

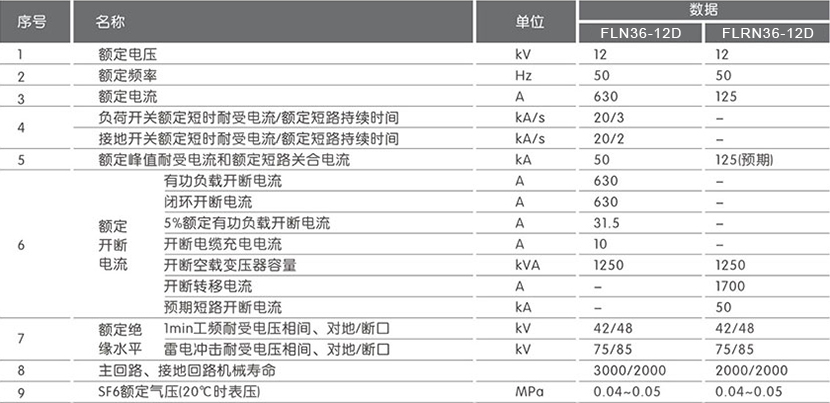

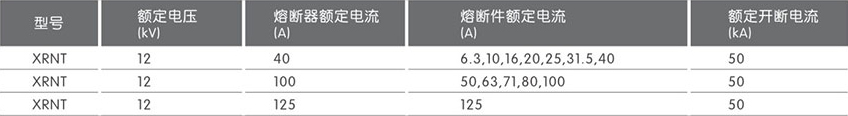

熔斷器技術參數



七、負荷開關滅弧原理

   SF6氣體具有良好的滅弧性能,為了使電弧迅速熄滅,開關在開斷電流過程中,動靜觸頭剛分離時產生電弧,此時,由于永久磁鐵的磁場作用,驅動電弧圍繞動靜觸頭迅速去游離和冷卻,在電流過零時熄滅,熄弧后形成雙斷口開距具有隔離斷口的絕緣水平。這種永磁式旋弧原理,熄滅能力很強,觸頭燒傷很輕,延長了電氣壽命。

八、操作機構

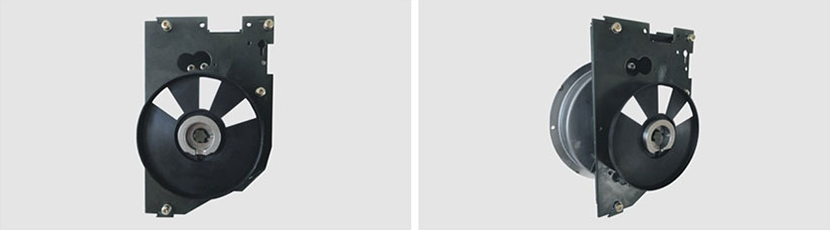

    T II型手動彈簧操作機構
    用此操作機構控制負荷開關的合分和接地。上部操作孔操作接地開關,下部操作孔操作負荷開關。合閘動作完成后,同時給分閘彈簧儲能,只有通過手動按鈕或熔斷器的信號才能釋放分閘。
    T II型電動彈簧操作機構(見圖2)
    T II型手動彈簧操作機構配電動機儲能裝置并配上分閘脫扣線圈組成T II型電動彈簧操作機構,手動與電動可獨立操作,互不影響。
操作電壓:AC220V DC220V DC110V DC48V
