一、概述
    ZDGK-12高壓環網柜所配V型彈簧操動機構為額定電壓12kV交流金屬封 閉式開關的配置設備，該斷路器機構采用拉伸彈簧過死點控制斷路器合閘 的動作，分閘操作采用了壓縮彈簧蓄能控制。該產品具有重合合閘功能，與隔離機構有聯鎖功能，可靠性高、壽命可達10000次，安裝方便和適應性強等特點，可完全替代原充氣柜斷路器機構。
    該產品全檢合格出廠，符合GB1984-2003《高壓交流斷路器》、GB/T11022-2011《高壓開關設備和控制設備標準的共用技術要求》。

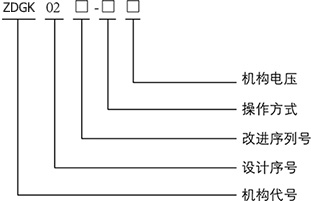

二、型號含義

機構電壓：DC/AC220V、110V、48V、24V
操作方式：D代表電動機構、S代表手動操作
可根據用戶需求加裝合閘閉鎖、計數器、無源保護等

三、彈簧機構使用操作說明
◆儲能操作：
    檢產品有無運輸變形將機構安裝固定在開關上，使用專用的操作手柄插入到機構下部，順時針旋轉(或電動給電機通電)至“嘎噠”一聲，完成儲能動作。
◆合閘操作：
    旋動綠色旋鈕，斷路器開關在機構彈簧力的作用下主回路合閘?；螂妱硬僮鲿r給合閘線圈帶電機構完全合閘操作，同時給分閘彈簧儲能，此時可再儲能但是無法再合作操作有聯鎖
◆分閘操作：
    旋動紅色旋鈕，斷路器開關在機構彈簧力的作用下主回路分閘?；螂妱硬僮鲿r給分閘線圈帶電機構完全分閘操作。

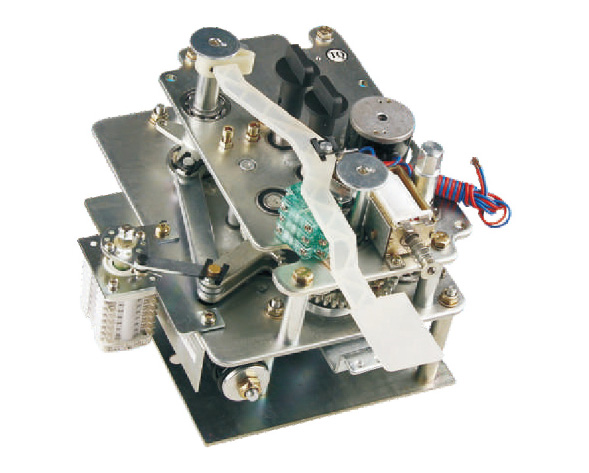

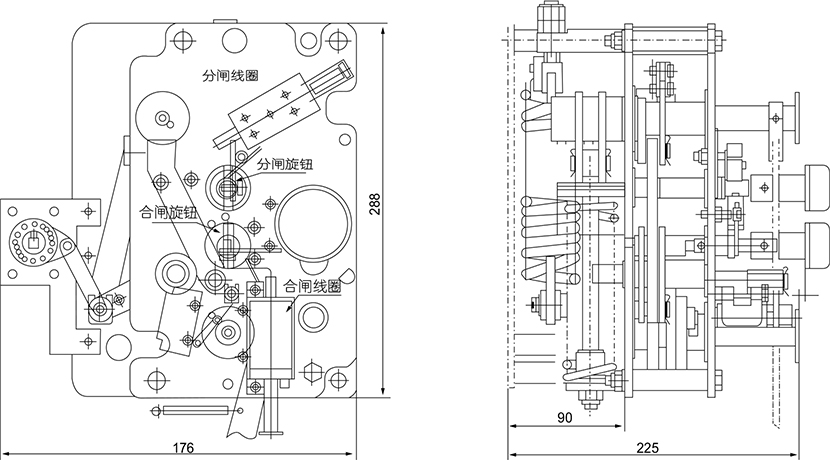

四、彈簧操作機構外形

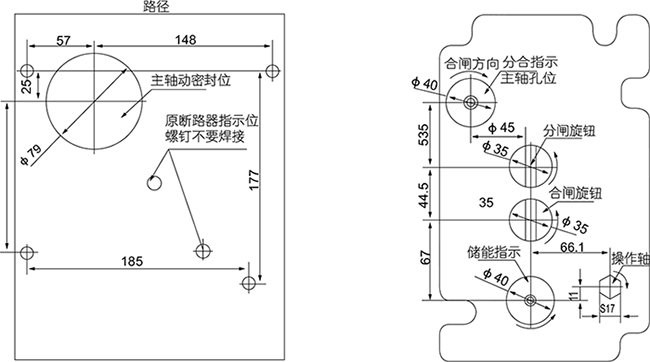

五、彈簧操動機構螺柱焊接安裝及面板開孔尺寸
